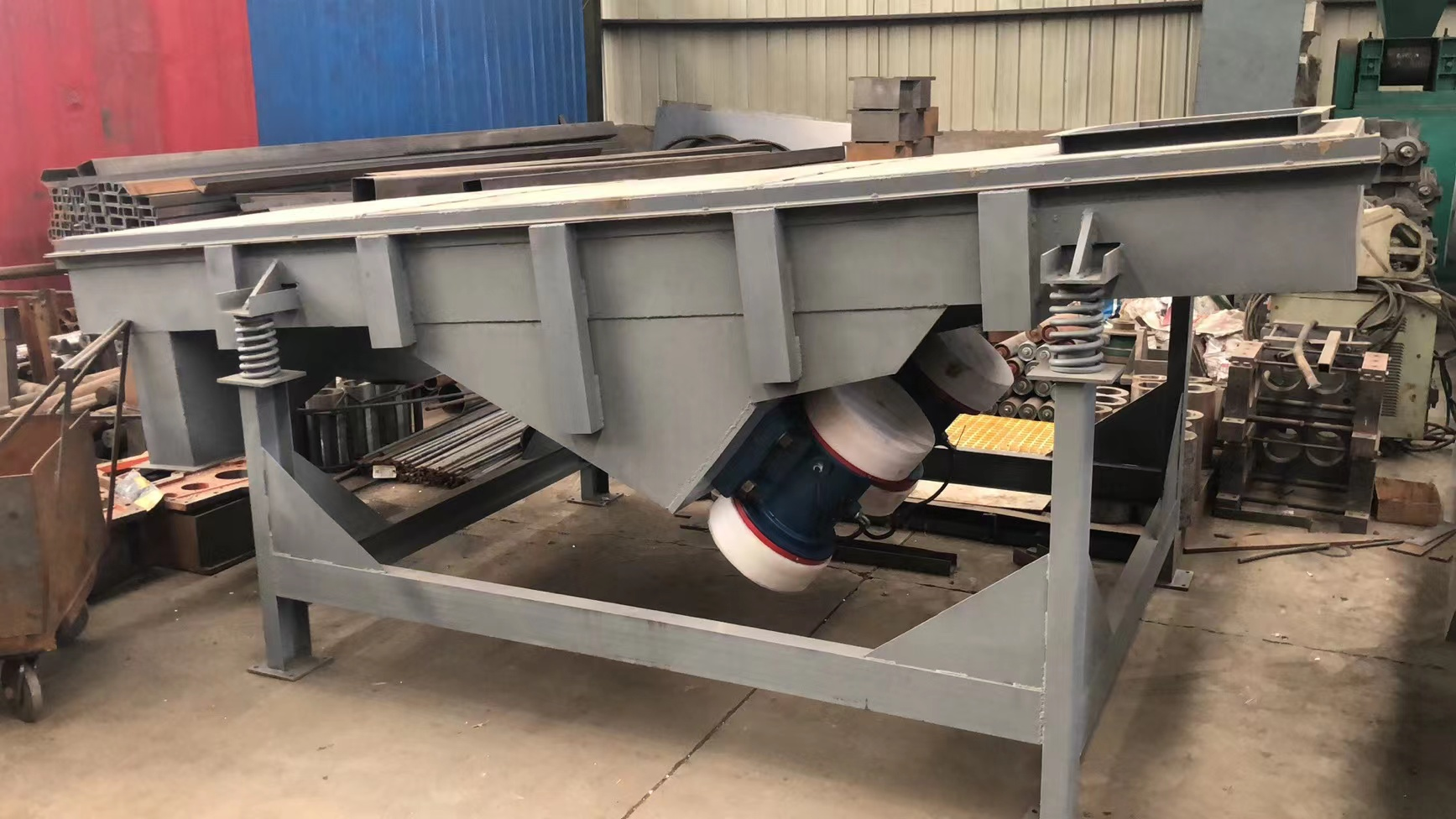

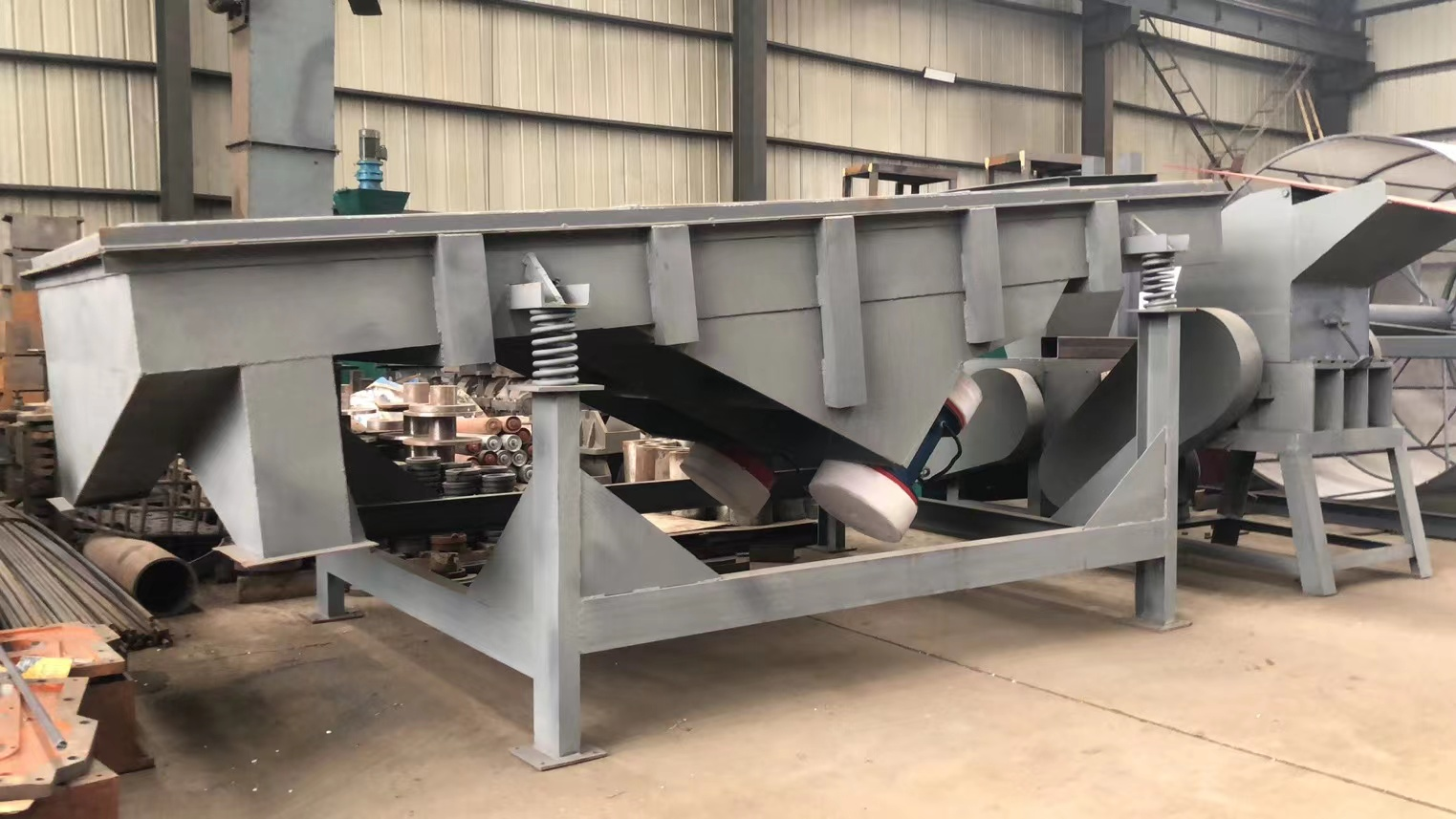

振动筛分机

用途及特点

我厂生产的SC系列直线振动筛是与中国矿业学院联合设计制造,多年来我厂工程技术人员广泛听取用户反馈意见,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能是赢得了用户的肯定和赞誉。

咨询电话:18032411110

联系人:刘经理

地址:石家庄市栾城区孟董庄工业园

在线咨询

我厂生产的SC系列直线振动筛是与中国矿业学院联合设计制造,多年来我厂工程技术人员广泛听取用户反馈意见,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能是赢得了用户的肯定和赞誉。

      一、工作原理

      SC系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074-5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。最大给料粒度不大于10mm。

      二、工作特点

      该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

      三、主要适用行业

      该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

      四、筛分原理

      物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒。

      五、主要技术参数和外形尺寸:

六、结构说明

      本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

      1、筛箱:由数种厚度不同的钢板焊接而成,具有一定的强度和刚度,是筛机的主要组成部分。

      2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

      3、筛网:由低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

      4、振动电机(使用与维修方法详见振动电机使用说明书)。

      5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天,必须反复紧固,以免松动造成事故。

      6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

      7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

      七、安装调试与使用

      该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线。

      注意:设备安装到位后,开机前必须将运输时用来固定筛机和机座的装置拆掉。

      新筛机安装好以后,应按以下要求检查:

      1、检查振动电机绕组对地的绝缘电机,若<20MΩ必须烘干后方能使用。

      2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

      3、闭合电源开关,确认振动电机同步反向旋转,进行10-20空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口投入筛机内,确认物料向出料口方向进行,然后逐渐增加到所需和所能承受的给料量。

      4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(有如物料粒度相关悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。

      5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到最佳的筛分效果。

      6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。

      八、维护与保养

      操作人员要严格按照产品使用说明的要求,正确使用设备,做好设备的清洁、润滑、坚固和防蚀等日常维护工作,使设备经常保持内外清洁、性能良好、安全可靠的状态。

      设备运行时要经常加油,每月加两次3号锂基脂润滑油,检查振动遇机有无异常声音和异常发热现象,电机轴承部分温度极限比环境温度允许高40℃,如不正常要加3号锂基脂润滑油或更换轴承。振动电机在运行1500小时后应检查清洗油封、轴承,若有损伤应立即更换;另外每3个月要进行一次小修和维护保养,6-12个月进行一次大修,电机的拆装维修应由具有专业知识的技术人员操作。

      设备在运行时要经常检查各紧固件有无松动,定期检查振动电机到电源开关的电缆线有无磨损(两三个月换一次振动电机引线),必要时更换电缆线,检查接地线是否良好,严禁电机缺相运转。

      九、检修部位及周期

十、简单故障的检查及排除
